团队近期成果--在 850℃下老化的 2205 双相不锈钢中析出物的微观结构演变和粗化行为

我们团队在国际期刊《Journal of Materials Research and Technology》（IF:6.4，中科院1区top）上在线发表论文”Microstructural evolution and coarsening behavior of the precipitates in 2205 duplex stainless steel aged at 850℃“。该论文上海大学计算机工程与科学学院为第一单位，韩越兴为第一作者，池洳婷为第二作者，材料基因组工程研究院刘微老师提供了大量的支持和帮助，韩越兴副教授、材料科学与工程学院何燕霖教授为共同通信作者。

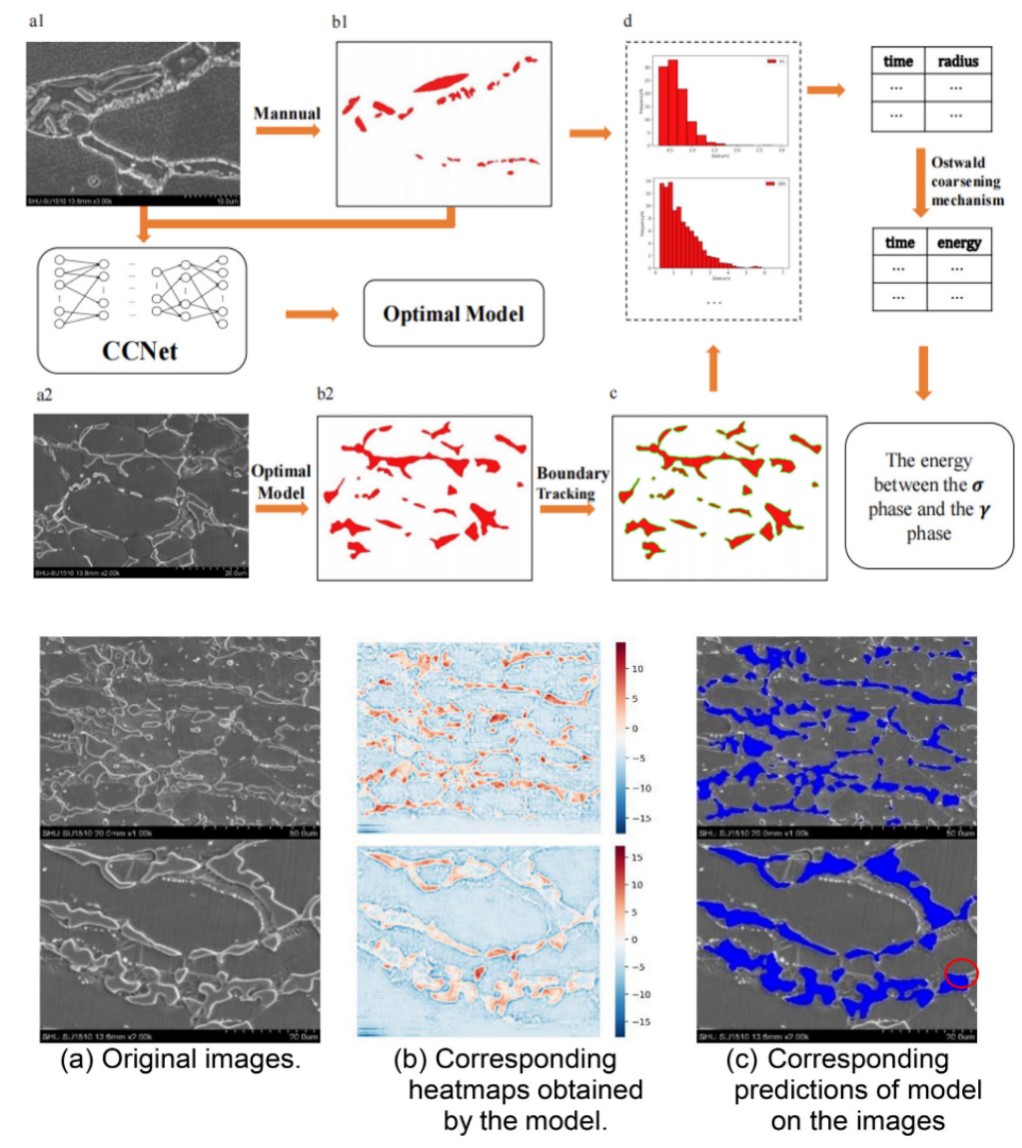

2205双相不锈钢（DSS）中二次相的形成对其机械性能影响很大。研究2205 DSS中析出相的微观结构演化和粗化行为具有科学和技术意义。在目前的工作中，通过SEM/EDS（扫描电子显微镜/能谱仪）和TEM（透射电子显微镜）系统地研究了在850℃下粗化长达200小时的2205 DSS中析出物的成分和形态的演变。此外，利用深度学习和数字图像处理技术，基于SEM图像对金属间化合物析出物，特别是σ相进行尺寸统计。在此基础上，根据奥斯特瓦尔德粗化机制合理估计了σ相和γ相之间的平均相间能。这项工作提供了对2205 DSS中析出物的微观结构演变和粗化行为的全面了解。

论文链接：Material structure segmentation method based on graph attention

该论文的代码以软件形式开源在GitHub: https://github.com/han-yuexing/Roughening-Behavior
